Котел настенный Logamax U052-28K

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Bosch/Buderus Камера сгорания (87182234390)

25 747 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Лицевая обшивка котла U052 (19928619)

31 795 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Клипса (10 шт.) (87161034880)

5 011 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Кабель (87199051480)

2 742 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Крышка (19928624)

16 243 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus комплект переналадки 31>23 (87160113390)

10 022 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Сопротивление (89004315160)

3 110 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Предохранитель T0,5A (новый 19045227300) (19928683)

1 843 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Болт (10 шт.) (19928625)

2 304 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Заглушка (19928698)

2 534 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Уплотнение 2.0x16.00 ID EP (10 шт.) (87161408140)

1 843 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Крепление (87182234410)

2 074 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Крепёжная скоба (19928638)

3 133 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Набор диафрагм (87160113430)

2 938 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Предохранитель T2,5A (10 шт.) (19045213420)

2 546 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Комплект крепежа (19928710)

2 534 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Комплект штекеров (19928700)

3 283 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Труба газовая (19928646)

2 938 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Задняя панель (19928696)

7 258 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Уплотнение (10 шт.) (87161408050)

3 456 ₽/шт

- +

В корзину

1 2 3 4 5

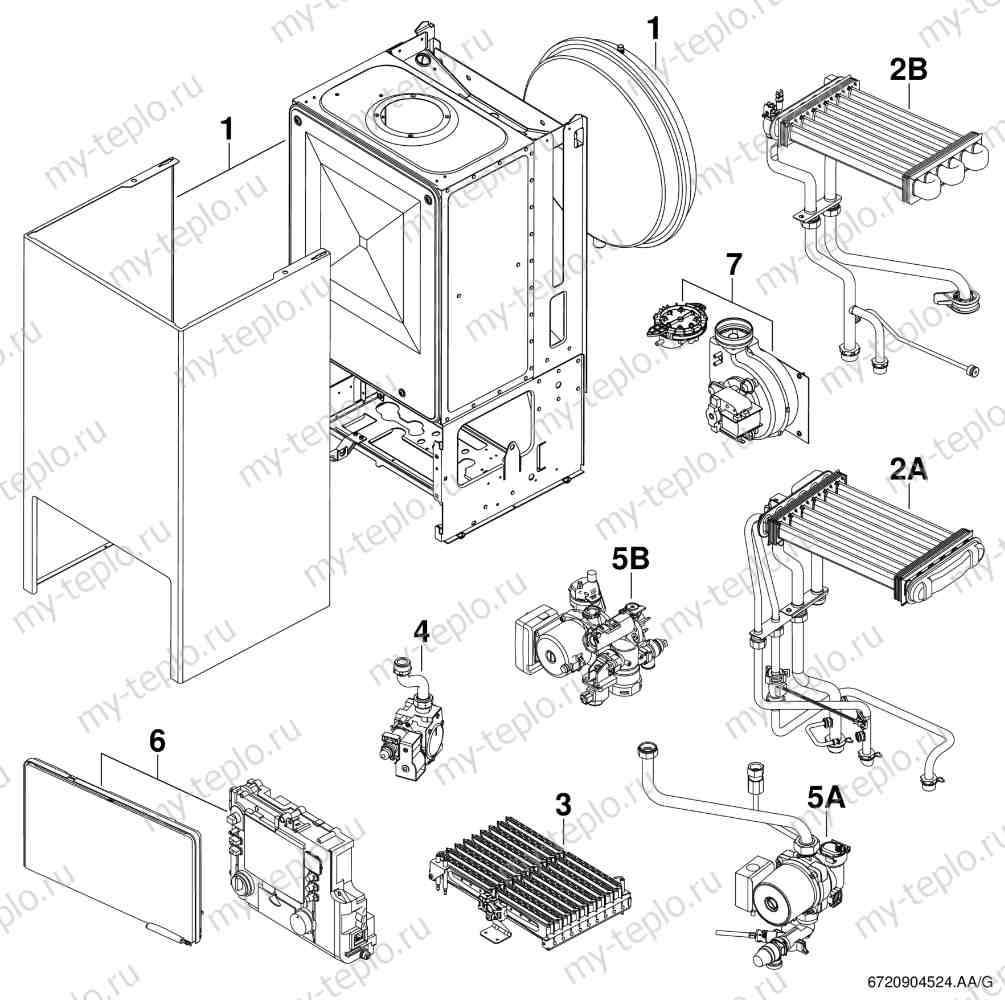

Запчасти Logamax: схема модели U052-28К

Схема общая

Каталог запчастей

Номер на схеме	Название элемента
1	Кожух
2А	Теплообменник
3	Горелка
4	Газовая арматура
5А	Насос/трубы
6	Блок управления
7	Вентилятор

Схема №1: Кожух

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Лицевая обшивка котла	19928619
2	Коллектор дымовых газов	87160101170
3	Расширительный бак	19928622
4	Крышка	19928624
5	Комплект крепежа	87182234380
6	Комплект изоляции	87182234400
7	Камера сгорания	87182234390
8	Винт 10х16 (10 шт.)	87134030120
9	Прокладка	87161016600
10	Болт (10 шт.)	19928625
11	Набор диафрагм	87160113430
12	Звукоизоляция	87160124690

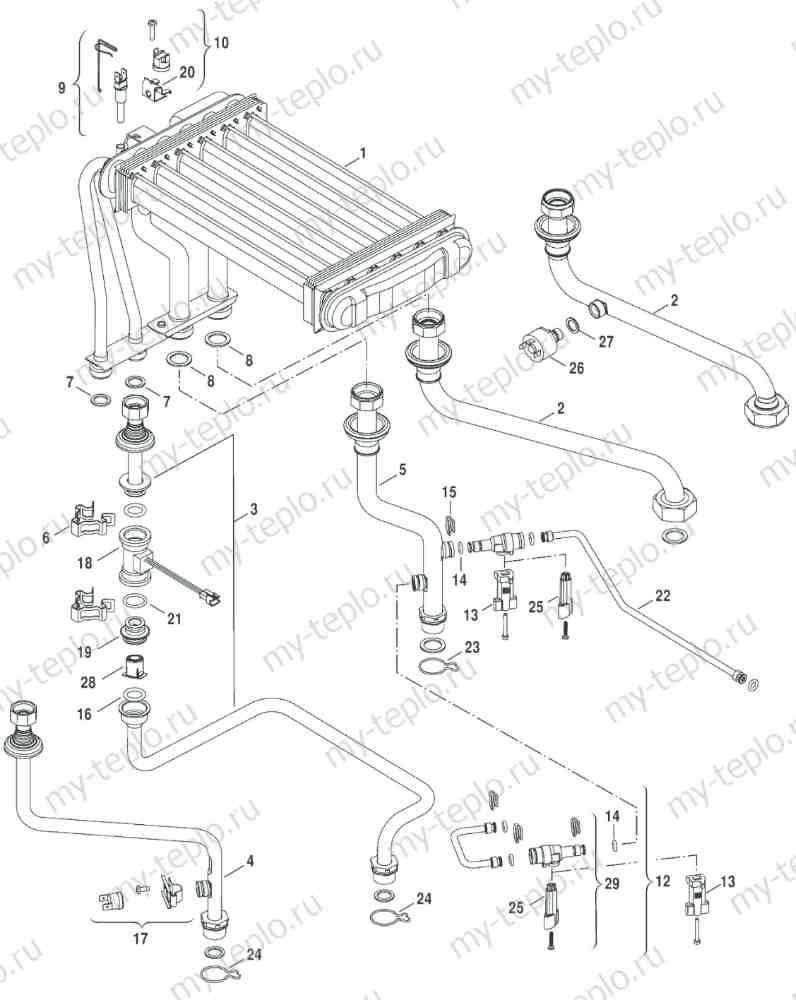

Схема №2: Теплообменник

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Теплообменник	87154065460
2	Труба обратной линии	19928629
3	Труба	19928631
5	Труба подающей линии	19928634
6	Клипса U022 (10 шт.)	87113046950
7	Прокладка 1/2" (10 шт.)	87101030450
8	Комплект уплотнений 23,9х17,2х1,5	87101030430
9	Датчик температуры NTC	87182234340
10	Ограничитель нагрева STB 110°C	87172061620
12	Запорный кран подпитки	19928637
13	Ручка крана подпитки	87120000840
14	Прокладка (10 шт.)	87101031640
15	Крепёжная скоба	19928638
16	Резиновое кольцо	87161408200
17	Датчик подающей линии ГВС	87161423020
18	Турбинка	87182234430
19	Переходник	87199050620
20	Зажим (10 шт.)	87113046680
21	Уплотнение 2.0x16.00 ID EP (10 шт.)	87161408140
22	Труба	19928639
23	Зажим 3/4" (10 шт.)	19928641
24	Зажим 1/2" (10 шт.)	19928642
25	Ручка-регулятор	87199055180
28	Дроссельная втулка	87161412530
29	Кран подпитки	87199055050

Схема №3: Горелка

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Горелка	87160112780
3	Комплект переналадки	87160113390
4	Комплект электродов	19928643
5	Винт M4x6 (10 шт.)	87199051460
6	Винт M5x12 мм (10 шт)	87186445550
7	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
8	Крепеж горелки	87161035280
25	Комплект проводов	87160121570
26	Кабель	87199051480

Схема №4: Газовая арматура

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Газовая арматура	19928644
2	Труба газовая	19928646
5	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
6	M4x6 (10 шт.)	87199051460

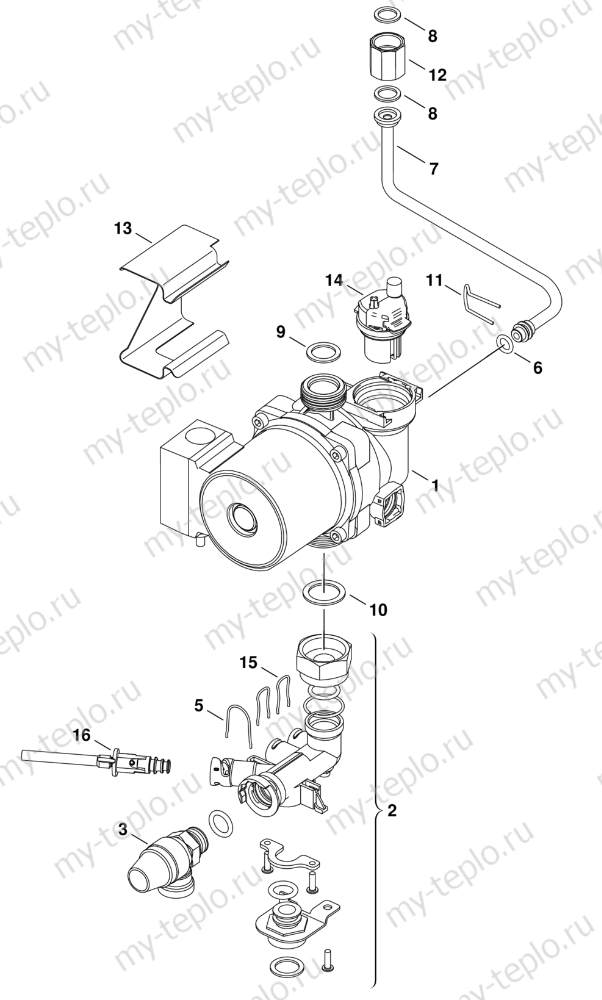

Схема №5: Насос/трубы

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Насос	19928656
2	Распределительный блок на обратной линии	19928658
3	Предохранительный клапан	87160102470
5	Защелка (10 шт.)	87161483560
6	Уплотнение (10 шт.)	87161408050
7	Труба	19928662
8	Прокладка 1/2" (10 шт.)	87101030450
9	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
10	Прокладка (10 шт.)	87101031640
11	Защелка (10 шт.)	19928664
12	Переходник	87161022720
14	Автоматический воздухоудалитель	87185050390
15	Клипса (10 шт.)	87161034880
16	Кран слива	87161034890

Схема №6: Блок управления

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Декоративная крышка	19928620
2	Крышка декоративная	19928621
3	Плата управления	87483008440
4	Ручка настройки	T019928699
5	Панель	19928695
6	Крышка	19928697
7	Задняя панель	19928696
8	Комплект штекеров	19928700
9	Трансформатор	19928702
10	Заглушка	19928698
11	Штекер кодирования NG	19928679
11	Штекер кодирования LPG	19928680
12	Манометр	8737602885
13	Предохранитель T2,5A (10 шт.)	19045213420
14	Предохранитель T0,5A	19045227300
15	Предохранитель F1,6A	19928692
16	Жгут проводов	19928684
17	Винт M 4x16 (10 шт.)	87134030130
18	Штифт (10 шт.)	19928693
19	Трубка манометра	19928709
20	Комплект крепежа	19928710
21	Кнопочная панель	19928701
99	Сопротивление	89004315160

Схема №7: Вентилятор

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Вентилятор	87161432010
2	Трубка Вентури	87161017310
3	Винт (10 шт.)	87034011010
4	Дифференциальное реле давления	87161461530
5	Крепление	87182234410
6	Гибкий шланг дифференциального реле давления розовый	87160101130
7	Гибкий шланг дифференциального реле давления (белый)	87160101140
