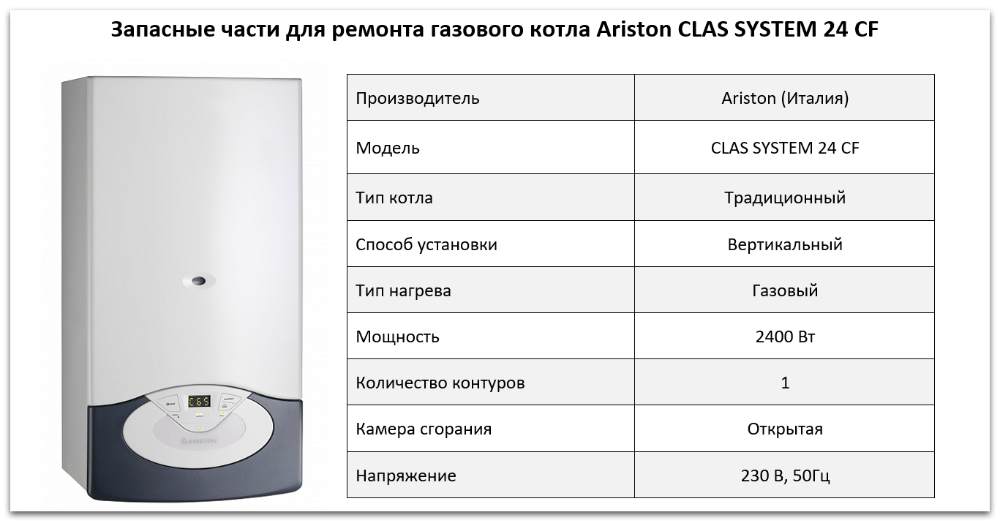

Запчасти для Ariston CLAS SYSTEM 24 CF
Быстрый просмотр
9 352.80 ₽ /шт
10 392 ₽
Экономия
1 039.20 ₽
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Запчасти для Ariston CLAS SYSTEM 24 CF

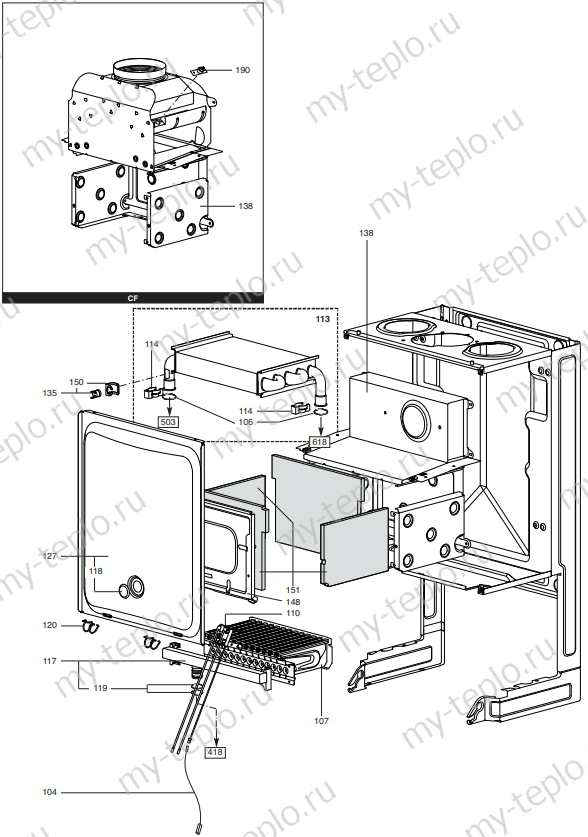

Схема №1: Корпус
Каталог запчастей
|
Номер |
Название элемента |
Артикул |
Тип |
|
106 |
О-кольцо 17.86x2.62 |
61308091 |
|
|
107 |
Горелка 13NP |
60001582 |
|
|
110 |
Электроды розжига/ионизации |
65115802 |
|
|
113 |
Основной теплообменник |
65104247 |
|
|
114 |
Клипса |
61307589 |
|
|
117 |
Газовый коллектор 13 форсун., d:1.25 |
65104302 |
NG |
|
119 |
О-кольцо 17,17x1,78 |
65104303 |
|
|
135 |
Термостат 102°С |
65104500 |
|
|
138 |
Стабилизатор тяги 24 CF |
65104218 |
|
|
148 |
Панель камеры сгорания |
65104240 |
|
|
150 |
Клипса |
61010050 |
|
|
151 |
Теплоизоляция (комплект) |
65104695 |
|
|
190 |
Термостат 65-75°С |
999539 |
Схема №2: Корпус, Газовая часть
Каталог запчастей
|
Номер |
Название элемента |
Артикул |
Примечание |
|
321 |
Прокладка 3/8" |
573521 |
|
|
324 |
Трубка расширительного бака |
65104253 |
|
|
325 |
О-кольцо 8.9x2.7 |
61009834-14 |
|
|
327 |
Расширительный бак 8л |
65104261 |
|
|
328 |
Клипса d:10 |
65104260 |
|
|
337 |
Основание гидравлической группы |
65104311 |
|
|
342 |
Панель корпуса (левая) |
65104242 |
Для моделей выпуска до 05/07 |
|
Панель корпуса (левая) |
65105676 |
Для моделей выпуска после 06/07 | |
|
344 |
Панель корпуса (передняя) |
65104299 |
|
|
345 |
Панель корпуса (правая) |
65104241 |
Для моделей выпуска до 05/07 |
|
Панель корпуса (правая) |
65105677 |
Для моделей выпуска после 06/07 | |
|
363 |
Кронштейн расширительного бака |
65104696 |
|
|
401 |
Газовый клапан |
65104254 |
|
|
405 |
Прокладка блока розжига |
574279 |
|
|
406 |
О-кольцо 22.22x2.62 |
65104304 |
|
|
407 |
Трубка EPDM |
65104296 |
|
|
418 |
Патрубок (газовый клапан/горелка) |
65104230 |
|
|
419 |
Трубка подачи газа |
65104251 |
|
|
436 |
О-кольцо 17,17x1,78 |
65104303 |
|
|
444 |
Блок розжига |
65104653 |
Схема №3: Группа подачи
Каталог запчастей
|
Номер |
Название элемента |
Артикул |
|
501 |
Группа подачи |
65105091-01 |
|
503 |
Трубка подачи теплоносителя |
65104252 |
|
508 |
О-кольцо 17.04x3.53 |
65104262 |
|
512 |
Заглушка |
65104445 |
|
515 |
Байпас |
65104336 |
|
525 |
Клипса d:18 |
65104259 |
|
526 |
Клипса d:10 |
65104260 |
|
534 |
Уплотнение кольцевое 15,88x2,62 |
65104337 |
|
535 |
Трубка байпаса |
65104340 |
|
537 |
Клапан предохранительный (3 бар) |
61312668 |
|
540 |
О-кольцо 17.86x2.62 |
61308091 |
|
561 |
Патрубок предохранительного клапана |
65104447 |
|
566 |
Соединение (3/4") |
65104326 |
|
575 |
Клипса |
61307589 |
|
576 |
Датчик температуры + клипса |
990686-01 |
|
594 |
О-кольцо 15.54x2.62 |
65104325 |
|
595 |
Плоская прокладка d: 13.9-10.4-1.5 |
60061853-02 |
|
596 |
Клипса трубки байпаса |
65104700 |
Схема №4: Группа возврата
Каталог запчастей
Схема №5: Электрическая часть
Каталог запчастей

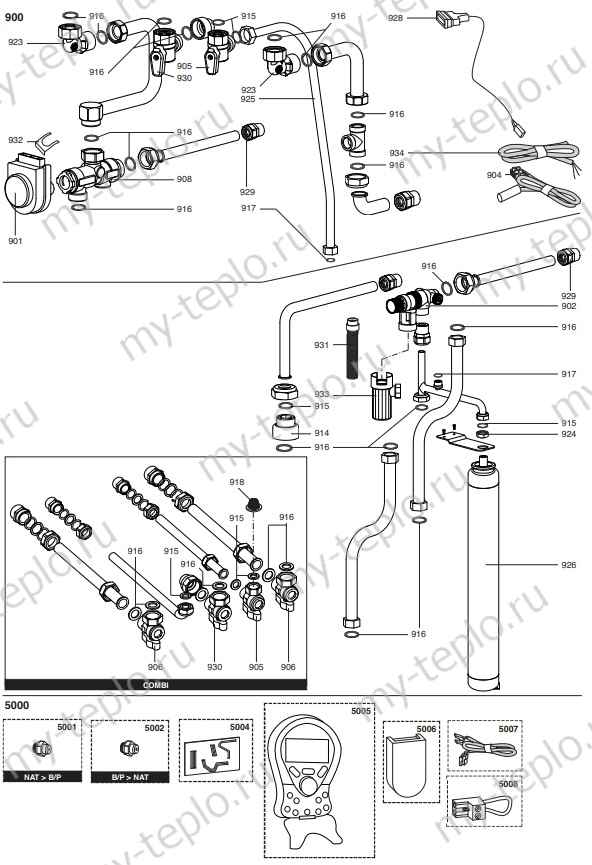

Схема №6: Монтажные аксессуары
Каталог запчастей
